線束可能因使用的環境設備而異，電線、連接器和端子卻是必須使用的。此外，通過單獨的線束、組件可以相互傳輸電源和信號。在這里介紹一下電線連接器和端子，這兩部分都直接影響線束的性能和可靠性。

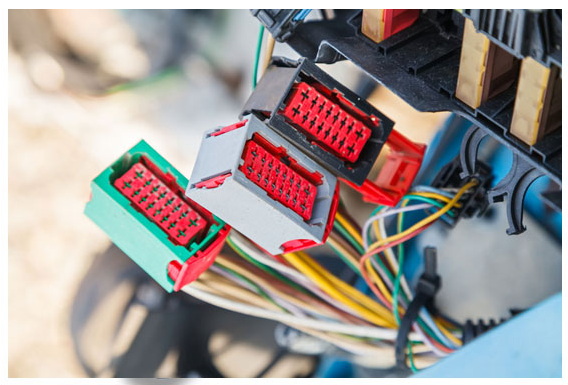

線束連接器

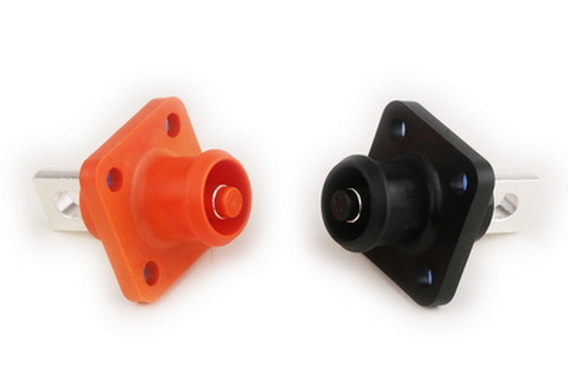

連接器是一種機電設備，可在創建電路的同時連接導線。在大多數連接器中，有兩個組件，一個公插頭和一個母插座。因此，當想要進行連接時，會將公組件插入母連接器或插座，并調節電子信號的流動。這有兩種形式，可以永久連接或隨時斷開。每種方式都有其好處。此外，它有多種形狀和尺寸。
使用連接器時，必須考慮將使用它們的工作環境。電連接器有多種尺寸、材料、形狀和配合類型。因此，每種類型都有其針對濕氣、灰塵、污垢和由于電流浪涌引起的極端溫度的防護等級。
選擇合適的線束連接器，在連接器中，信號觸點和電源觸點的數量不同。此外，它可以具有板對板連接器、線對線連接器或板對線配置。在這種情況下，有大量標準的二、三或四引腳設計目錄，無論是鎖定連接器還是耐候連接器。
因此，將需要根據客戶的需求從如此廣泛的品種中進行選擇。
線束端子 端子是與電線進行電氣連接的另一個重要組件。它是一種機電設備，可以借助它來端接電線。通常由金屬或合金構成，但也可以使用碳或硅。
端子類型
就像連接器一樣，端子也有不同的形狀和尺寸。它們具有與連接器類似的引腳，可以通過這些引腳調節電流。此外，可以在PCB 走線中的連接器引腳和插座之間使用端子。
因此，有多種終端可供選擇。

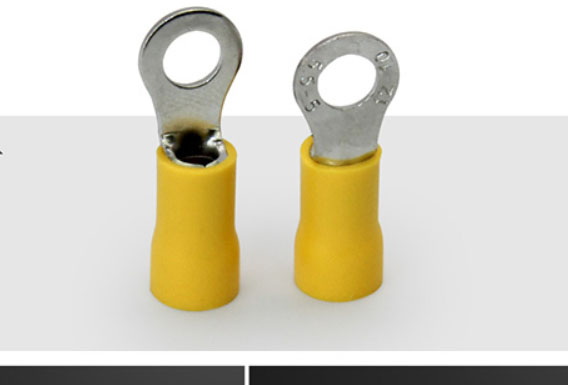

環形端子
環形端子有一個空心圓形的導電材料，允許螺釘或螺柱穿過它。也可以將它們稱為環形連接器。此外，這種類型的端子僅與螺柱尺寸和線規兼容。這是需要使用壓接或焊接技術將環形端子連接到電線。

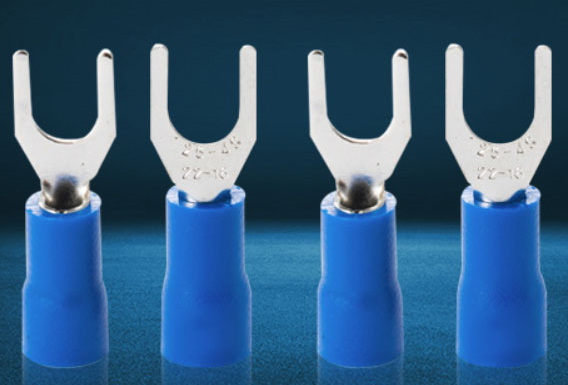

叉形端子
因其形似叉，故又稱叉端子。這種開放式端子可以輕松地從螺釘上安裝或拆卸。因此，它在沒有足夠空間的安裝場所具有獨特的應用。叉形端子有多種尺寸和絕緣等級可供選擇，可以根據需要選擇一種。
鉤形端子
鉤形端子呈鉤狀，便于裝卸，使用方便�？梢垣@得絕緣或非絕緣的鉤形端子。此外，對于許多項目而言，鉤形端子可能會是一種更耐用且更直接的安裝方式。

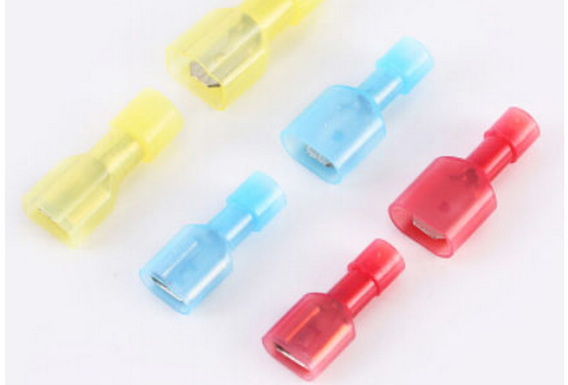

快速斷開端子
快速斷開端子（插簧插片式）常用于汽車和消費品行業，可在兩根電線之間實現可靠連接。因此，使用這種類型的終端，可以連接和斷開帶有電流的系統�？焖贁嚅_端子是連接電線的穩定來源，有絕緣或非絕緣版本，根據實際挑選。

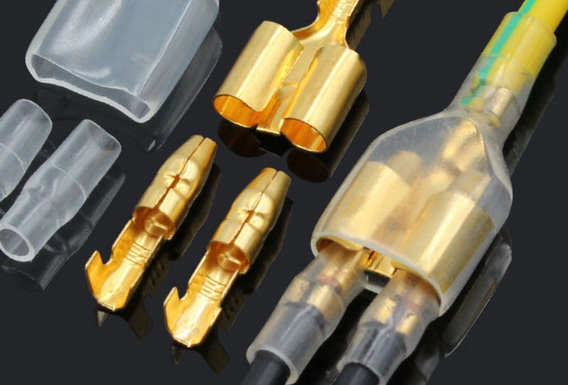

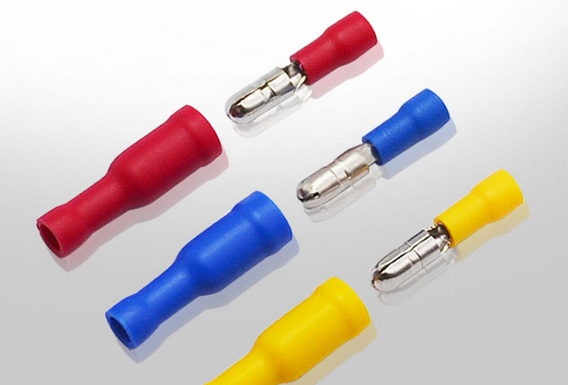

子彈頭端子
子彈頭端子或子彈頭端子是可重復實現可靠和安全的連接。在它的幫助下，也可以斷開電線。此外，子彈頭端子包括形成牢固連接的公頭和母頭。此外，這種端子不易生銹，使電路免受污垢、灰塵等的影響。

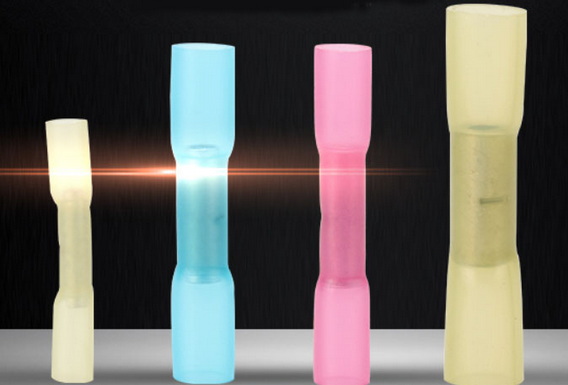

對接端子
對接端子有助于一次端接單根或多根電線，它們還可以避免磨損、切割，并防止?jié)駳膺M入連接的機會。此外，對接連接器可以擴展接線范圍，因為它們可以配對。為此，將從兩端插入端子內的每根電線并壓接好就可。

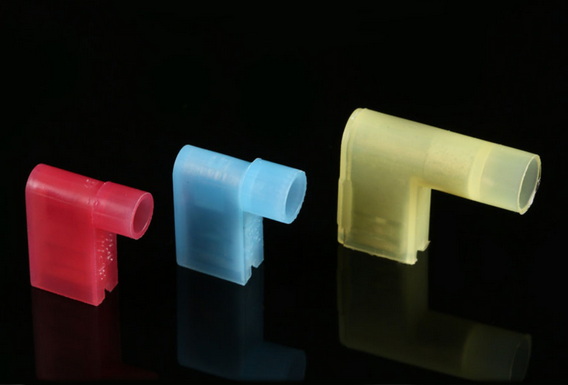

旗形端子
旗形端子，也稱為flag連接器，可以幫助創建安全便捷的連接。這些端子在狹窄的安裝空間中工作得非常好，在這些空間中，快速斷開可能過于重要。因此，它以絕緣和非絕緣形式提供了一種簡單的連接/斷開機制。

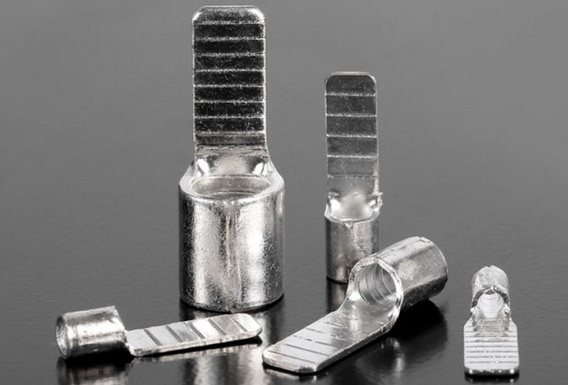

接頭和接線片
接頭和接線片在壓接到電纜上時可形成持久的連接。此外，制造商在端子上涂上錫或其他金屬，以防止腐蝕或額外的污垢。它通常用于電池電纜、初級電線和不同類型的電氣連接。

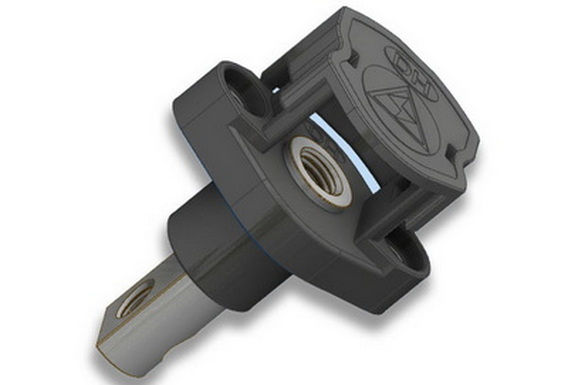

電池接線柱
要將負載連接到電池，可以使用電池接線柱端子。這些端子是連接單節或多節電池的理想選擇。借助電池接線柱，可以確保安全穩定的連接。
為了保護電池接線柱，可以使用額外的電池保護套。通過這種方式，可以為系統提供額外的安全保護并防止電擊和短路。

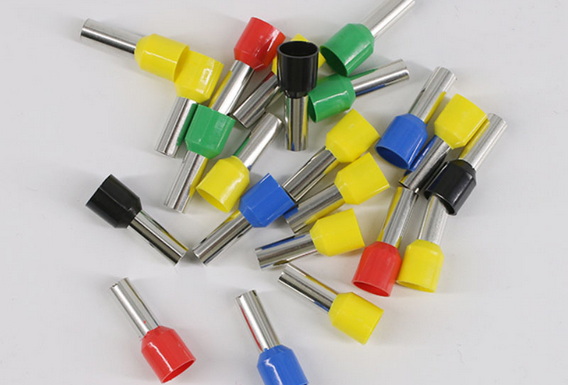

線箍
為了防止電線磨損，可以使用電線套圈。在雜散電纜上使用線箍端子。因此，可以在電線開口上滑動保護層并完全覆蓋它。其目的只是為了在設備中進行穩定的連接。使用導線套圈，可以端接導線，并使其成為堅固的一體式。
在選擇正確的線束端子時，需要考慮電路設計及其應用場合。例如，有兩類端子，絕緣的或非絕緣的。由于絕緣材料是提供了保護層，會考慮在惡劣的環境中使用它。因此，連接將變更加持久。另一方面，如果應用區域沒有太多的交通或極端天氣條件，則可以選擇非絕緣端子。只有在全面分析之后才能正確選擇以進行適當?shù)氖褂谩?br />
結論
總而言之，根據預期應用，有多種類型的線束端子和連接器可供選擇。這些電連接器連接兩根電線和系統，同時提供不受干擾的電力供應。因此，可以在線束過程中使用它們建立安全而耐用的電氣連接。
|
