軍用線纜，或軍事規格線纜，是任何軍事應用線纜解決方案的必要選擇。與任何軍事規格一樣，MIL認證的線纜需要在惡劣環境下保證良好性能和高可靠性，這也使其成為許多非軍事惡劣環境應用一個有吸引力的選擇。

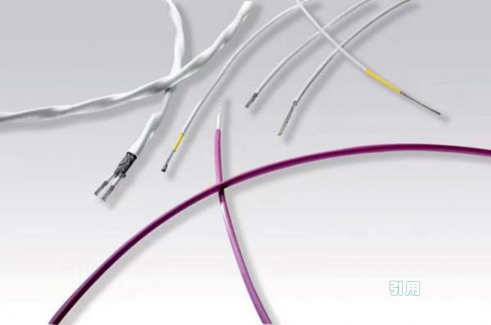

MIL認證的線纜
軍事規格線纜是極端溫度下應用的理想選擇。它必須能長時間承受苛刻的現場條件而沒有故障。包括沖擊和振動、摩擦、暴露在水、化學物質、污垢、碎片、以及腐蝕性材料中。
除了防水、防火和耐化學腐蝕外，軍事規格線纜還必須能在需要充滿電子電路的軍用車輛和機器中保證工作性能要求。同時它們必須耐磨，外披具備足夠的強度。
非軍事用途
這類線纜應用包括：在惡劣環境中使用的工業重型機械，制造機械、商用運輸車輛、民用飛機，以及在油氣田作業中使用的設備等。
客制化線纜設計
軍用認證線纜滿足軍用標準(MIL-Spec)參數的同時，也高度定制化。導體可以由鐵、金、銀或其它類型材料制成。諸如滿足曲線要求的柔韌性或客戶定制終端連接等特性可以融入到它們的設計中。
目前流行的軍用認證線纜:
1. M22759(SAE AS22759)
該線纜用于航空航天，特別是飛機發動機控制、電子系統、SWAMP(惡劣天氣和潮濕傾向)區域應用等。
2. M16878(MIL-W-16878或NEMA HP3/HP4規格)
由絕緣材料如PVC, PTFE, Polyalkene-PVC和ETFE等，能承受極端溫度和電壓、各種厚度的外披。滿足特定產品設計，例如M16878/4用于電器接線和電源，而M16878/5用于暴露在極高溫下的電子產品。
3. M25038
該線纜適用于有振動和直接火焰暴露的惡劣環境，比如飛機上使用的關鍵電路。
4. M13486
該線纜用于軍事規格線纜，如軍用卡車、坦克和其它地面車輛，這些電線也需要耐潮濕和耐磨損，即使在低溫下也能保持良好的柔韌性。
5. M5086
該線纜外披材料為PVC 和尼龍，導體為鍍錫銅，使其適用于可能發生沖擊、磨損、穿透或化學暴露的應用環境，并廣泛應用于軍事、航空航天和工業電子應用。
6. MIL-W-81381
用于航空航天，由于其高溫等級，該線纜耐磨損、耐腐蝕而廣泛應用于商業應用。
7. MIL-W-81822(SAE AS81822)
具有纏繞導線的導體，采用PTFE或ETFE擠出成型絕緣層。每種絕緣類型均可采用三種額定電壓為300伏鍍銀導體材料中的一種。

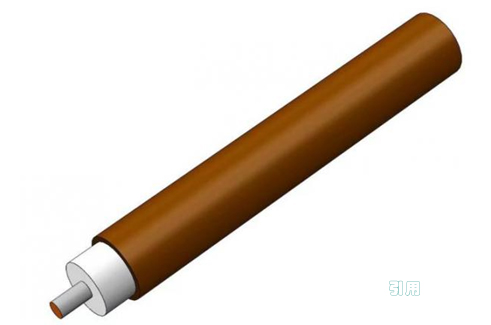

8. MIL-C-17
用于同軸和雙同軸軍用認證線纜。這些射頻線纜具備良好的柔性和剛性。
線纜設計要點
安全連接在軍用認證線纜中尤為重要。防止線纜導線松動的一種方法是確保端點的大小與導線兼容。低壓線纜端子通過小開口安裝，并安全連接到目的地。
線纜應用
軍事和航空航天：在飛機、衛星、火箭發射器、重型車輛、地線、天線連接、機器設備等。
商用/工業：重型機械、惡劣環境下所用設備、制造機械、商用運輸車輛、民用飛機、油氣田設備等。
|
