太陽能電池板（光伏）連接器雜談
太陽能電池板（光伏）連接器是任何太陽能陣列的重要組成部分。它們可以實現快速安裝、更換和維護光伏(PV)板。將太陽能電池板硬連接在一起是不切實際的，所以幾乎每一個太陽能安裝都會使用安全的耐氣候的連接器。

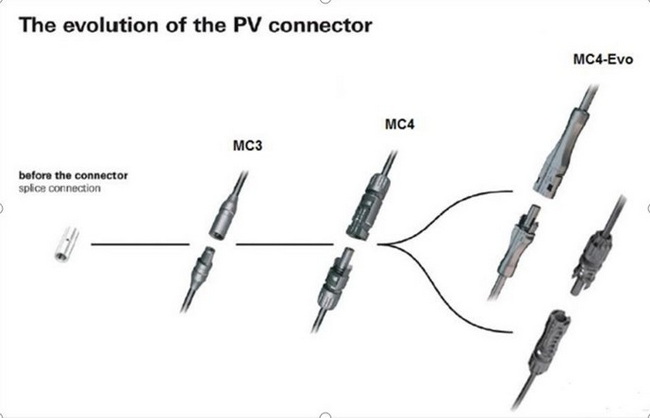

光伏連接器小史
對于光伏連接器來說，1996年和2002年是兩個十分重要的年份。這兩個時間點，也與光伏行業的關鍵發展節點相吻合。盡管光伏連接器并沒有與光伏行業相伴而生，但是它的出現對光伏安裝量的快速攀升起到了較大的促進作用。1996年，基于這些應用環境及市場需求，一種新型的插入式連接器（plug-inconnector）應運而生，這就是全球第一款真正意義上的光伏連接器——MC3。它的發明者是瑞士公司Multi-Contact（2002年，并入史陶比爾集團，作為旗下電連接器品牌），MC即品牌縮寫，3則是金屬芯直徑的尺寸。MC3的主體采用TPE材料（熱塑性彈性體），并通過摩擦力配合以實現物理連接。MC3更為重要的是，其連接系統采用MULTILAM技術，以保障連接的持久穩定性。后來，眾多連接器廠商均是在模仿MULTILAM技術。
2002年，MC4的誕生再次重新定義光伏連接器，它真正實現了“即插即用”（plugandplay）。絕緣材料使用硬質塑料（PC/PA），而且在設計上更易于組裝和現場安裝。MC是Multi-Contact的縮寫，4則為金屬芯直徑的尺寸
什么是太陽能電池板（光伏）連接器?
太陽能電池板（光伏）連接器是一種用于在太陽能電池板之間建立安全可靠的電氣連接的設備。它們還連接太陽能電池板和光伏系統的其他組件，如逆變器、充電控制器和電池。太陽能電池板連接器確保有效的能量傳輸，并盡量減少系統中的任何功率損失。
有幾種類型的太陽能電池板連接器，其中最常見的是MC4行業標準。MC4是“多觸點，4毫米”的意思，指的是連接器接觸針的4毫米直徑。
瑞士公司Multi-Contact將MC4設計為防風雨、抗紫外線、耐惡劣環境，以提供長期的安全連接。盡管如此，連接器的問題可能會給光伏系統帶來天氣方面的漏洞。這種連接器有公頭和母頭之分，確保正確的連接，避免反極性。
在串聯或并聯太陽能電池板時，必須使用適當?shù)倪B接，以保持光伏系統的穩定和高效。
為什么連接器對太陽能電池板很重要?
連接器對太陽能電池板系統至關重要，以確保電氣效率、安全性、耐氣候性、可擴展性、易于安裝和維護以及組件之間的兼容性。它們通過在太陽能電池板和系統平衡中的其他組件之間提供安全可靠的連接，最大限度地減少電力損失并保持整體系統效率。
它們還可以防止?jié)撛诘奈ｋU(xiǎn)，如電弧或短路，并有助于承受環境條件，如紫外線輻射、極端溫度和水分。一個高質量的連接器應該能夠維持太陽能光伏系統的壽命(大約25至30年)。運用連接器有助于輕松擴展太陽能陣列，實現串聯或并聯配置，從而實現靈活的系統設計。它們簡化了安裝、維護和不同太陽能電池板品牌和組件的兼容性。
故光伏連接器對接觸電阻及額定電流的要求很高，同時在環境考慮上對耐氨性、鹽霧及防水等級多有較高的要求！

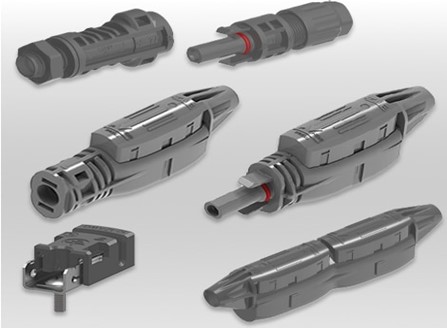

介紹一下幾類型的連接器用于太陽能電池板：

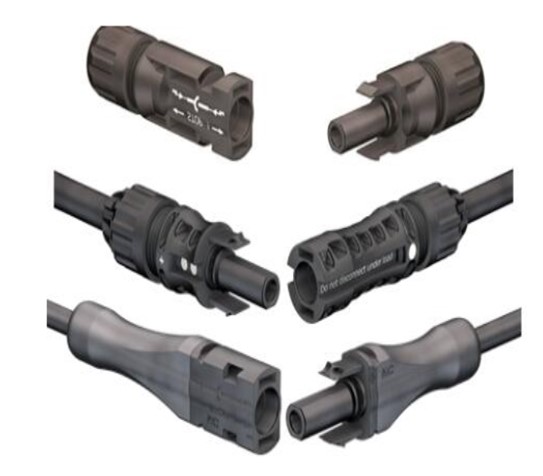

MC4: 行業標準

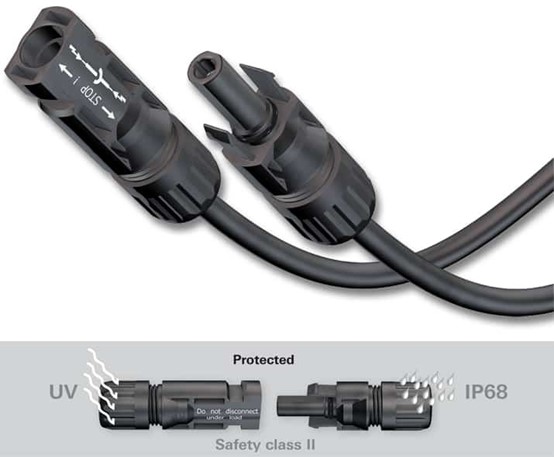

MC4是目前太陽能電池板系統的行業標準，在太陽能電池板和光伏系統的其他組件之間提供可靠和安全的連接。它們不受天氣影響，抗紫外線，在惡劣的天氣下也很耐用。它們確保在太陽能電池陣的整個生命周期中保持穩定的連接。
有公頭和母頭版本，兩者都能建立正確的連接，同時避免反極性。它們有一個簡單的推入和鎖定機制，提供一個安全的連接，減少意外斷開的風險。由于其安全性、可靠性以及與各種太陽能組件的兼容性，MC4是目前最受歡迎的類型。
MC3：一項過時的技術
MC3是老一代的太陽能電池板連接器。它們?cè)?jīng)很受歡迎，但MC4已經在很大程度上取代了它們。它們的特點是采用卡入式鎖定機制，比MC4鎖定系統更不安全。
MC3的耐候性也往往較差，隨著時間的推移更容易被腐蝕和磨損。雖然它們?nèi)匀淮嬖谟谝恍┕夥b置中，但由于MC4的卓越性能、安全性和可靠性，MC3已經變得不那么普遍。如果你有一個超過十年的系統，可能是時候檢查連接器并將其升級為MC4s。

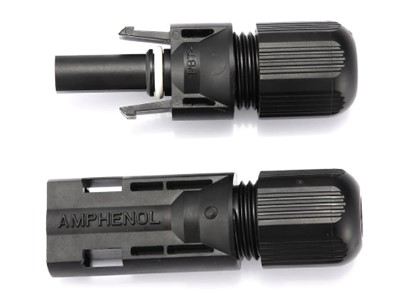

T4連接器
T4連接器是安費諾工業太陽能技術公司開發的另一種類型的太陽能電池板連接器。作為MC4的替代產品，它們?cè)诎踩院褪褂帽憷苑矫嬗幸恍└倪M(jìn)。
T4連接器有一個無螺紋的設計，允許快速和容易的安裝和斷開。它們不需要專門的工具。與MC4相比，T4還具有更高的載流能力和更好的耐久性。
雖然T4連接器在光伏安裝中越來越受歡迎，但它們沒有像MC4連接器那樣被廣泛采用，MC4連接器仍然是行業的主流選擇。
TYCO SolarLok
泰科Solarlok連接器是由TE Connectivity(前身為泰科電子)制造的專門的太陽能連接器。Solarlok連接器使用性別中立設計，允許任何兩個連接器配對，而不需要公頭和母頭組件。
它們與各種電線尺寸兼容，并具有鎖定機制以增加安全性。這些連接器因其高質量的材料和耐用性而廣受贊譽。它們還具有出色的抗環境因素的能力，如紫外線輻射、極端溫度和水分。
然而，它們并不像MC4那樣流行，所以組件之間的兼容性可能是一個問題。不是所有的光伏板都可能與Solarlok設計兼容。
以上這些連接器類型之間有什么區別呢？

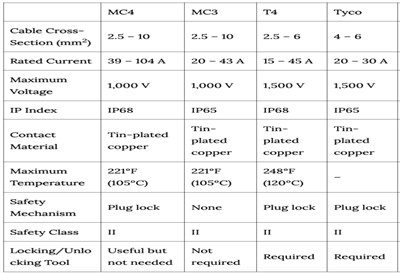

比較不同的連接器類型將使你在構建太陽能發電系統時更好地了解它們的異同。在下面的表格中，我們將看一下各種考慮。
額定電流：額定電流表示連接器可以處理的電流(以安培計)。該值應超過您的光伏陣列產生的最大電流，以避免過熱或功率損失。
最大電壓：最大額定電壓應高于您的陣列的電壓，以防止發生任何電氣問題。
IP指數：入侵保護(IP)等級是連接器抵抗灰塵、水和其他環境因素的指導原則。更高的等級表示更高的保護水平。
接觸材料：接觸材料應該是高質量的導電材料，如銅或銀。高導電性材料確保低電阻和最佳的能量傳輸。
最高溫度：您的連接器將有一個最佳的工作溫度范圍，以便光伏系統能夠承受陽光直射、冰凍溫度等條件。
安全機制：大多數現代連接器提供安全的鎖定機制。避免使用任何沒有鎖定機制的連接器。
安全等級：安全等級是一個考慮到最大電壓、額定電流和其他因素的一般等級。我們名單上的所有連接器的安全等級都是II級。
鎖定/解鎖工具：有些連接器需要一個專門的工具來鎖定和解鎖。鎖定設計可以提供額外的安全水平，但在安裝和維護過程中也會帶來麻煩，而無環設計可以避免這種麻煩。
光伏連接器的實際使用方式
為了安全可靠地連接你的太陽能連接器電線，你需要遵循幾個簡單的步驟。讓我們來探討一下如何將太陽能連接器連接和壓接到電線上，以及如何鎖定或解鎖連接。
連接和壓接MC4連接器
將太陽能（光伏）連接器(如MC4連接器)安裝和壓接到電線上需要一系列的步驟，以確保安全和可靠的連接。
1. 收集所需的工具： 你需要一個剝線器，一個專門為MC4太陽能連接器設計的壓接工具，MC4連接器(公頭和母頭)，以及適當?shù)奶柲茈娋�。
2. 關閉系統： 在開始之前，確保太陽能系統已經關閉，以避免電氣危險。
3. 剝?nèi)ル娋�的絕緣層： 使用剝線器，小心地從太陽能電線的末端剝?nèi)ゼs1厘米(0.4英寸)的絕緣層，露出金屬導體。
4. 組裝連接器： 將適當?shù)腗C4連接器外殼(公頭或母頭)滑到剝線的一端。確�；戏浪芊鈮荷w和金屬鎖扣。
5. 準備好壓接工具： 打開壓接工具，將MC4壓接針(公頭或母頭)插入指定的槽中。在你進行壓接的過程中，這個槽會牢牢地固定住針腳。
6. 壓接連接器針腳： 將太陽能電池線的剝離端插入壓接工具所持的壓接針。緊緊捏住壓接工具的手柄，將針腳壓在電線上，形成一個堅固而安全的連接。松開手柄，從工具中取出壓接針。輕輕拉扯電線，確保壓接牢固。
7. 將壓接針插入連接器外殼： 將壓接針推入MC4連接器外殼，直到其卡入到位，確保安全連接。你不應該輕易拉出針腳。
8. 組裝連接器： 將防水密封圈和金屬鎖扣滑向連接器外殼。將密封壓蓋擰緊到連接器外殼上，形成一個防水的密封。（如能先直接塑封對IP的等級會更加有保證）。
9. 導通測試連接： 一旦壓接的太陽能（光伏）連接器牢固地連接到電線上，將其與另一條太陽能電線上的相應連接器連接(公頭對母頭，或反之)。連接器應該點擊在一起，表明連接是安全的。
鎖定和解鎖
鎖定和解鎖太陽能（光伏）連接器對確保太陽能系統的安全連接至關重要。大多數太陽能（光伏）連接器，如MC4連接器，都設計有一個內置的鎖定機制，以防止意外斷開，并保持可靠的電氣連接。
鎖定太陽能（光伏）連接器： 在連接太陽能（光伏）連接器時，只需對準公頭和母頭，將它們推到一起。你會聽到咔嚓一聲，表明鎖定機制已經接合。內置的鎖定機制可以防止連接器意外地拉開，確保在整個系統運行過程中保持穩定的連接。
解除太陽能（光伏）連接器的鎖定： 要斷開MC4太陽能連接器，你需要一個專門的解鎖工具，稱為MC4斷開工具或MC4扳手。其他類型的連接器可能有其專門的解鎖工具。這些工具可以解除鎖定機制，并在不損壞連接器的情況下安全地將其分開。將解鎖工具的適當一面放在連接的太陽能連接器周圍，將工具的凹槽與連接器的外邊緣對齊。用力捏住工具的手柄，使工具抓住連接器并脫離鎖緊機制。輕輕地將連接器拉開，同時保持工具在原位。
為了確保你的安全，在鎖定或解鎖太陽能（光伏）連接器之前，一定要確保太陽能系統已經關閉。
光伏連接器使用常見問題
MC3和MC4連接器之間的區別是什么?
MC3連接器是老一代的太陽能連接器。它們有一個卡入式的鎖定機制，而MC4連接器具有更安全、防水的鎖定系統。由于MC4連接器的安全性、可靠性和對各種太陽能電池板品牌和組件的兼容性都有所提高，因此已經成為行業標準。
哪所有太陽能電池板都使用MC4 連接器嗎?
MC4連接器是幾乎所有新近生產的太陽能電池板中的行業標準。一些制造商使用專有的或舊的MC3連接器。這些太陽能電池板很可能是舊的，效率較低。MC4提高了太陽能電池板及其連接的兼容性、安全性和可靠性。
簡單總結一下：
太陽能電池板（光伏）連接器是確保你的電池板和其他組件有可靠、安全的連接。它使維護、安裝和更換變得容易。當購買太陽能電池板和相應的組件時，確保它們使用高質量的連接器，建議使用標準的MC4。
|
|
|
| |
|
|
|
|
|
|
|
| |
