現階段，整車線束為保證裝配性以及整車電器功能的高度集成化，為滿足電器智能化全新架構開發，一般選用的插接件接口集成度較高（不僅要輸送大電流高功率電源，還要傳輸?shù)碗妷盒‰娏鞯哪M信號），針對不同功能、不同位置選用不同等級的連接結構來保證插接件的使用壽命不可低于正常車輛的使用壽命，在允許的誤差范圍內必須保證電源及控制信號的穩定傳輸；插接件通過端子相連接，公母端子使用金屬導電材料，端子連接品質直接影響著整車電器功能的可靠性。
1 引言
整車線束插接件內電流傳輸?shù)木�束端子一般用高品質的銅合金沖壓而成， 端子一部分要與塑料殼體起到緊固作用， 另一部分要與對配端子形成電性能連接， 銅合金雖具有良好的機械性能， 但在電導性能方面表現卻差強人意；而一般具有良好電導性能的材料在機械性能表現一般， 例如錫、金、銀等。因此， 鍍層對于使端子同時兼具可接受的電導性及機械性能是極其必要的。
2 鍍層的類型

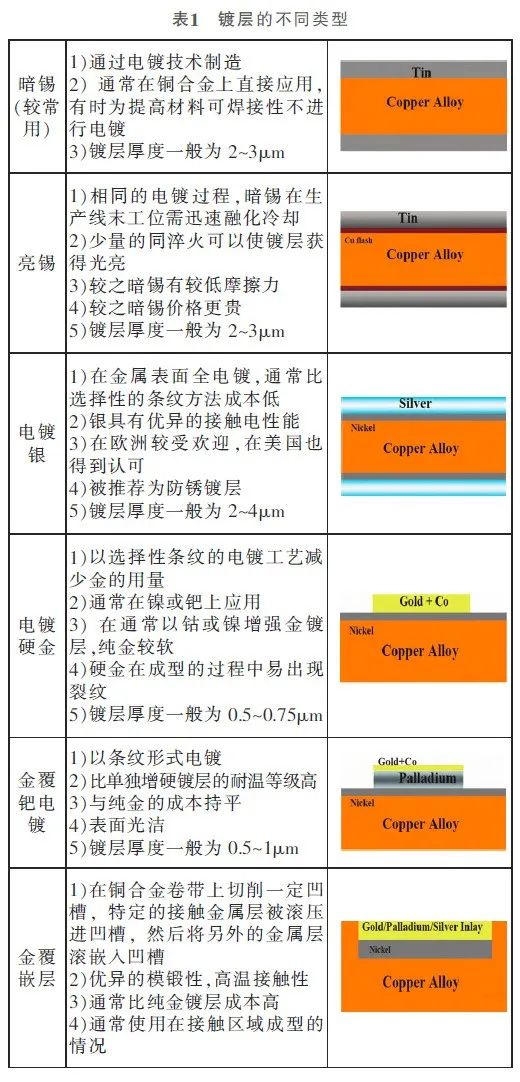

由于端子的功能不盡相同， 使用環境不同（高溫、熱循環、潮濕、沖擊、振動、灰塵等）， 所以選取的端子鍍層也各種各樣， 通常通過最大持續溫度、鍍層厚度、成本、對配端適合的鍍層選用不同鍍層的端子來滿足電器功能的穩定性。鍍層的不同類型見表1。
3 鍍層的比較
3.1 鍍錫端子
鍍錫一般有良好的環境穩定性和較低的成本， 所以應用較為廣泛， 應用不同方面的鍍錫層較多， 暗錫、亮錫、熱沾錫等。與其他鍍層比較， 耐磨性較差， 要少于10個插接匹配循環， 而且接觸性能會隨時間溫度降低， 一般用在低于125℃環境工況。鍍錫端子設計時， 需考慮高接觸力及微小位移才能保證接觸的穩定性。
3.2 鍍銀端子
鍍銀一般具有良好的點接觸性能， 可用在150℃持續使用工況， 成本較貴， 在硫及氯存在的空氣中易于生銹， 比鍍錫硬， 其電阻系數略高于或相當于錫， 潛在的電子遷移現象易導致插接件存在潛在風險。
3.3 鍍金端子

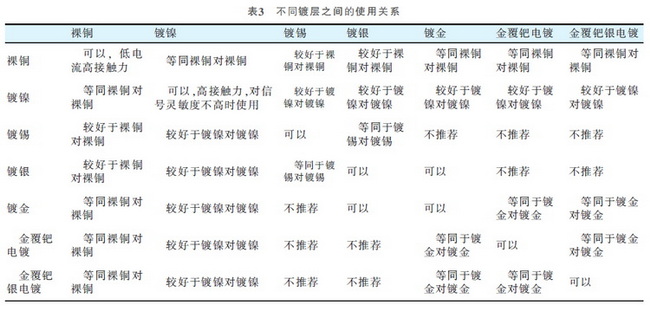

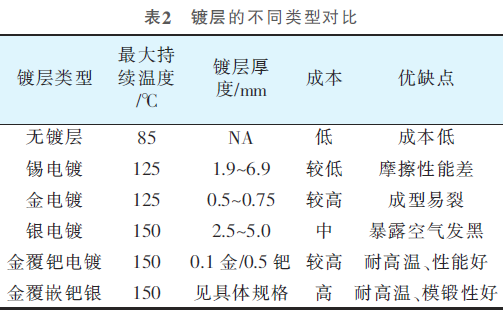

鍍金端子擁有良好的接觸性能與環境穩定性， 持續溫度可超過125℃， 且具有優異的耐摩擦性能。硬金的硬度較錫和銀都硬， 且耐摩擦性優異， 但其成本較高， 且并不是每個端子都需要鍍金， 接觸力較低會導致鍍錫層出現磨損時， 可改用鍍金端子。鍍層的不同類型對比見表2。不同鍍層之間的使用關系見表3。
4 端子鍍層應用的意義: 既可以減少端子材料表面的腐蝕， 也可以改善插入力狀態。
4.1 減少摩擦力，降低插入力
影響端子間摩擦系數的主要因素包括：材料、表面粗糙度、表面處理。當端子材料一定時， 端子間的摩擦系數是固定的， 相對粗糙度較大， 當端子的表面通過鍍層處理后， 鍍層材料、鍍層厚度、鍍層光潔度等對摩擦系數都有積極的影響。
4.2 防止端子鍍層破壞后氧化銹蝕
連接器在10次插拔的有效次數內， 端子間通過過盈配合相互作用， 在有接觸壓力時， 公母端子間相對位移， 在運動過程中會將端子表面的鍍層破環或有輕微劃痕導致鍍層厚度不均甚至裸露， 產生機械結構的改變、擦傷、粘連、磨屑、材料轉移等， 同時還伴隨有熱量產生。插拔次數越多， 端子表面的刮劃痕跡越明顯， 在長時間工作及外界環境的作用下， 使端子極易失效。主要是由于接觸面微小的相對運動產生的氧化腐蝕， 通常是10~100μm的相對運動；劇烈運動可能導致接觸面之間傷害性磨損， 輕微振動可能導致摩擦腐蝕， 熱沖擊及環境影響加速該過程。端子相對位移導致端子磨損如圖1所示。
一般此類問題， 插接件運動后問題消失或更換設備（傳感器、處理器等） 可以使問題暫時性消失， 但長期使用后故障仍會再現。
5 端子鍍層失效的案例

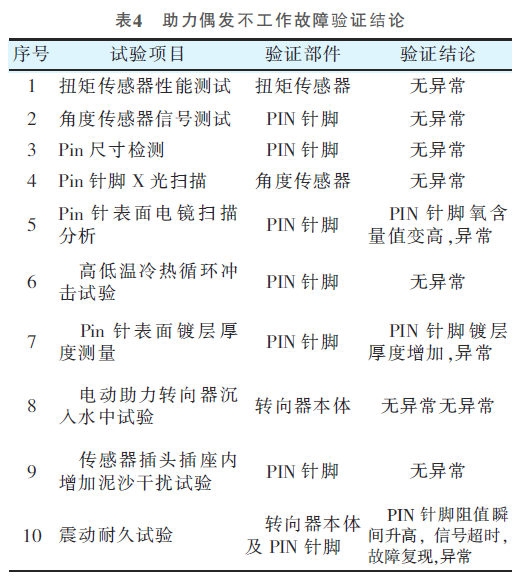

以吉利某車型電動助力轉向器偶發性無助力故障為例，對市場上服務站故障車進行調研， 大都發生在南方雨水較多地區， 對安徽服務站車輛進行排查：①對目前的車輛進行檢查， 發現通過重新點火后， 故障消除， 故障偶發；②故障未偶發性故障， 車輛通過服務站30~50km路試， 故障無法再次出現；③客戶再次使用一段時間后， 反饋故障再次出現， 更換轉向器后故障消除， 確定電動轉向器本身出現助力故障， 故障凍結幀有唯一DTC代碼。經過實物分析，助力偶發不工作故障驗證結果見表4。
從產品設計及性能試驗角度， 發現特定的振動耐久試驗條件（在78.5Hz振動） 下， Pin針腳鍍錫材料出現氧化和摩損；傳感器和ECU之間發生連接中斷或接觸電阻高的情況， 持續32ms以上時， 偶發性無助力故障就會出現， 當連接再次恢復時， 故障消除， 造成偶發性無助力。
6 結語
端子增加鍍層既可以減少端子材料表面的腐蝕， 又可以改善插入力狀態， 但鍍層為保證功能性及經濟性的最大化實現， 主要參考以下使用條件：可以耐受端子的實際溫度工況；環保、無腐蝕性；具有化學穩定性；保證端子接觸；減少摩擦力的磨損絕緣；低成本。隨著整車的電器環境越來越復雜， 新能源時代的到來， 只有對零部件的制造技術不斷探索， 才能滿足新功能的快速迭代。
